सेल्फ-अलाइनिंग ट्रफिंग आयडलर

कन्व्हेयर बेल्ट मध्यभागी ठेवणे हे युफेंग सेल्फ-अलाइनिंग ट्रफिंग आयडलरचे मुख्य कार्य आहे. त्याची स्वयंचलित पिव्होटिंग फ्रेम पार्श्व बेल्टच्या हालचालीला प्रतिसाद देते आणि असमान ताण किंवा सामग्री लोडिंगमुळे होणारे चुकीचे संरेखन, काठ स्क्रॅपिंग आणि देखभाल व्यत्यय कमी करण्यास मदत करते. 400-2400 मिमी पट्ट्यासाठी 89-159 मिमी व्यासामध्ये उपलब्ध, हे खाणकाम, धान्य हाताळणी आणि सिमेंट वाहतूक प्रणालीसाठी योग्य आहे.

उत्पादन व्याख्या आणि पिव्होटिंग सुधारणा कार्य तत्त्व

1. रचना

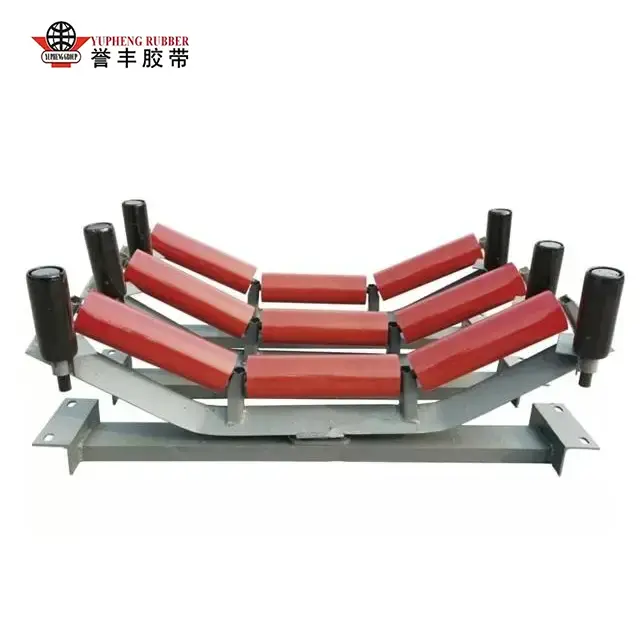

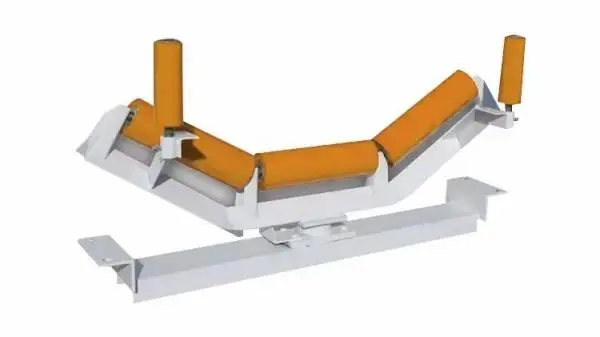

युफेंग सेल्फ-अलाइनिंग ट्रफिंग आयडलर हे तीन-रोलर वाहून नेणारी असेंब्ली आहे जी मुक्तपणे फिरवता येण्याजोग्या सेंट्रल स्विंग बेसवर बांधली जाते. यात एक क्षैतिज मध्यवर्ती रोलर, दोन सममितीय कलते विंग रोलर्स आणि साइड अँटी-ऑफ मार्गदर्शक रोलर्स असतात. जेव्हा कन्व्हेयर बेल्ट असमान मटेरियल लोडिंगमुळे, बेल्टच्या विसंगत ताणामुळे किंवा कन्व्हेयर संरेखनातील बदलांमुळे विचलित होतो, तेव्हा बेल्ट एज मार्गदर्शक रोलरशी संपर्क साधतो आणि आयडलर फ्रेमला 5°–8° स्विंग करण्यासाठी चालवितो, एक उलट सुधारात्मक शक्ती निर्माण करतो जो बेल्टला आपोआप मध्यभागी परत नेतो.

YUFENG जाड Q235 सीमलेस स्टील ट्यूब्स, सॉलिड कोल्ड ड्रॉ इंटिग्रल शाफ्ट्स, हेवी-ड्यूटी कास्ट स्टील पिव्होट सीट्स आणि डबल-लेयर भूलभुलैया संमिश्र सील वापरते. प्रत्येक रोलरमध्ये लो-फ्रिक्शन डबल-सील 6204/6305 बियरिंग्ज बसवलेले असतात, रेडियल रनआउट 0.5 मिमीच्या खाली नियंत्रित आणि 1.4–2.4N वर स्थिर रोटेशन रेझिस्टन्स ठेवला जातो. ही रचना धूळयुक्त, दमट आणि तापमान-परिवर्तनशील वातावरणात -20 ℃ ते +80 ℃ पर्यंत स्थिर, कमी-आवाज ऑपरेशन प्रदान करते.

2. सानुकूलित स्व-संरेखित कॉन्फिगरेशन

मानक कार्बन स्टील मॉडेल्सच्या व्यतिरिक्त, YUFENG मटेरियल फीडिंग पॉइंट्ससाठी रबर-लॅग्ड इम्पॅक्ट मॉडेल्स, सॉल्ट फॉग आणि रासायनिक वातावरणासाठी UHMWPE अँटी-कॉरोझन मॉडेल्स आणि किलन ॲश कन्व्हेइंग लाइन्ससाठी उच्च-तापमान मॉडेलसह वेगवेगळ्या ऑपरेटिंग परिस्थितींसाठी सानुकूलित सेल्फ-अलाइनिंग आयडलर्स प्रदान करते. सर्व येणाऱ्या कच्च्या मालामध्ये सातत्यपूर्ण उत्पादन गुणवत्ता सुनिश्चित करण्यासाठी उत्पादनापूर्वी तन्य शक्ती आणि रासायनिक रचना तपासणी केली जाते.

सत्यापित फील्ड चाचणी डेटा

1. सात-महिने सतत ट्रॅकिंग चाचणी

YUFENG ने सतत ऑपरेशन अंतर्गत ट्रफिंग इडलरच्या वास्तविक ट्रॅकिंग कामगिरीचे मूल्यमापन करण्यासाठी 1.2km धान्य पोहोचवण्याच्या प्रणालीवर सात महिन्यांची अखंडित फील्ड चाचणी घेतली. ही चाचणी बाहेरील धान्य स्टॉकयार्डमध्ये बदलणारी वाऱ्याची परिस्थिती आणि तापमान -12 ℃ ते +72 ℃ दरम्यान घेण्यात आली. गहू, मका आणि तांदूळ वाहतूक करताना प्रत्येक आळशी गटाने 2200kg पर्यंत भार हाताळला.

2. मुख्य कार्यप्रदर्शन परिणाम

सुधारणा प्रतिसाद:बेल्टच्या विचलनास ०.८ सेकंदांत आळशी व्यक्तीने प्रतिसाद दिला आणि लक्षात येण्याजोग्या दोलनाविना बेल्टला मध्यभागी सतत मार्गदर्शन केले.

बेल्ट संरक्षण:बेल्ट एज ॲब्रेशन 45% ने कमी झाले, रेकॉर्ड केलेले बेल्ट बदलण्याचे चक्र 12 महिन्यांवरून 18 महिन्यांपर्यंत वाढवले.

साहित्य गळती:त्याच कन्व्हेइंग व्हॉल्यूम अंतर्गत, फिक्स्ड ट्रफ आयडलर्ससह सामग्रीची गळती 3.1% वरून YUFENG स्व-संरेखित आयडलर्ससह 0.32% पर्यंत कमी झाली.

सीलिंग आणि स्विंग टिकाऊपणा:सतत 35 दिवसांच्या चक्रीय धूळ आणि पाणी-स्प्रे वृद्धत्वाच्या चाचण्यांनंतर, सर्व चाचणी नमुन्यांमध्ये कोणतेही बेअरिंग जॅमिंग किंवा पिव्होट शाफ्ट गंज दिसून आले नाही.

पूर्ण श्रेणी उत्पादन वर्गीकरण आणि मानक तांत्रिक पॅरामीटर सारणी

1. सेल्फ अलाइनिंग ट्रफिंग आयडलर मालिका

YUFENG वेगवेगळ्या लोड परिस्थिती, कन्व्हेयर लेआउट आणि ऑपरेटिंग वातावरणासाठी चार कोर सेल्फ अलाइनिंग ट्रफिंग आयडलर मालिका विकसित करते. सानुकूलित परिमाणे आणि कॉन्फिगरेशन विशेष संदेशवहन प्रणालीसाठी देखील उपलब्ध आहेत.

स्टँडर्ड 3-रोल सेल्फ-अलाइनिंग ट्रफ इडलर:20°, 30°, 35° आणि 45° कुंड कोनांसह उपलब्ध धान्य, वाळू आणि खाण अनुप्रयोगांसाठी एक सामान्य हेतू मॉडेल.

इम्पॅक्ट सेल्फ-अलाइनिंग ट्रफ इडलर:मटेरियल फीडिंग पॉइंट्ससाठी जाड रबर-लॅग्ड रोलर्ससह सुसज्ज, स्वयंचलित बेल्ट ट्रॅकिंग राखून 72% पर्यंत तात्काळ प्रभाव शक्ती शोषण्यास मदत करते.

रिव्हर्सिबल सेल्फ-अलाइनिंग ट्रफ इडलर:शटल कन्व्हेयर्स आणि पोर्ट स्टॉकयार्ड कन्व्हेइंग सिस्टीमसाठी द्विदिशात्मक स्विंग पिव्होट संरचना वैशिष्ट्यीकृत करते.

UHMWPE अँटी-कॉरोशन सेल्फ-अलाइनिंग ट्रफ इडलर:रासायनिक वनस्पती, किनारी टर्मिनल आणि मीठ-धुक्याच्या वातावरणासाठी स्टेनलेस स्टीलच्या पिव्होट शाफ्टसह नॉन-मेटलिक पॉलिमर रोलर बॉडी वापरते.

2. मानक तांत्रिक मापदंड

वास्तविक जागतिक औद्योगिक ग्राहक प्रकल्प प्रकरणे

1. ऑस्ट्रेलिया लार्ज ग्रेन टर्मिनल कन्व्हेयर प्रकल्प

प्रकल्प स्केल:9km लांब क्रॉस-यार्ड ग्रेन कन्व्हेयर सिस्टीम, 1000mm रुंद वाहतूक पट्ट्यासह सुसज्ज आहे आणि 1800 टन प्रति तास वाहतूक क्षमता डिझाइन केलेली आहे.

ग्राहक आव्हान:मूळ स्थिर कुंड आयडलर्स वारा-प्रेरित बेल्ट विचलन प्रभावीपणे दुरुस्त करू शकले नाहीत. बेल्टच्या सतत भटकंतीमुळे कडा फाटणे आणि धान्याची गळती होते, परिणामी दर महिन्याला 32 तासांपर्यंत अनियोजित शटडाउन वेळ लागतो.

युफेंग सोल्यूशन:आम्ही प्रबलित स्विंग पिव्होट सीटसह सानुकूलित 35° सेल्फ-अलाइनिंग ट्रफिंग आयडलर्स पुरवले आहेत, जे आउटडोअर ऑपरेटिंग परिस्थितीत सतत स्वयंचलित बेल्ट सुधारणा प्रदान करतात.

16 महिन्यांच्या सतत ऑपरेशननंतर, सेल्फ-सेंटरिंग सिस्टमने संपूर्ण वर्षभर स्थिर सुधारणा कार्यप्रदर्शन राखले, मासिक देखभाल डाउनटाइम 70% ने कमी केला.

क्लायंट फीडबॅक:"YUFENG सेल्फ-अलाइनिंग आयडलर्सचे स्वयंचलित ट्रॅकिंग कार्यप्रदर्शन आमची प्रदीर्घ काळापासून चालत आलेली बेल्ट वंडर समस्या पूर्णपणे सोडवते, ज्यामुळे धान्याचा कचरा आणि देखभाल मजुरीचा खर्च मोठ्या प्रमाणात कमी होतो."

2. दक्षिण आफ्रिका ओपन-पिट क्रोम ओरे कन्व्हेइंग लाइन

कामाच्या अटी:कन्व्हेयर सिस्टीम संपूर्ण वर्षभर असमान उतार, जड ढेकूळ धातूचा प्रभाव आणि उच्च धूळ एकाग्रतेसह पर्वतीय भूभागावर कार्य करते.

युफेंग सोल्यूशन:आम्ही घट्ट रबर-लॅग्ड रोलर्स आणि धूळ संरक्षण संरचनेसह प्रबलित पिव्होट सीटसह सुसज्ज इम्पॅक्ट ट्रफिंग आयडलर्स प्रदान केले.

दोन वर्षांच्या सतत हेवी-लोड ऑपरेशननंतर, आयडलर्सनी सुधारणा अयशस्वी झाल्याशिवाय स्थिर स्वयंचलित सुधारणा कार्यप्रदर्शन राखले, प्रभावीपणे कन्व्हेयर बेल्ट संरेखन विश्वसनीयता सुधारली आणि देखभाल आवश्यकता कमी केली.

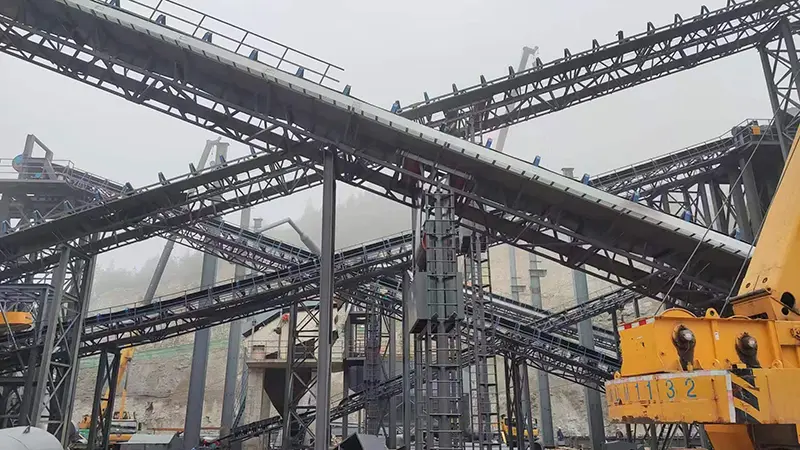

3. देशांतर्गत 4500 टन प्रतिदिन एकूण खदान उत्पादन लाइन

कामाच्या अटी:उत्पादन लाइन वारंवार सामग्री लोडिंग असंतुलनासह अत्यंत अपघर्षक दगड एकुण हाताळते, ज्यामुळे गंभीर बेल्ट विचलन आणि प्रवेगक बेल्ट एज वेअर होतो.

युफेंग सोल्यूशन:लांब-अंतराच्या एकूण वाहतुकीदरम्यान सतत बेल्ट सेंटरिंग राखण्यासाठी आम्ही हेवी-ड्यूटी सेल्फ-अलाइनिंग ट्रफिंग आयडलर्सचा पुरवठा केला.

ऑप्टिमाइझ केलेल्या स्व-सुधारणा संरचनेमुळे बेल्ट विचलन समस्या कमी झाल्या, कन्व्हेयर बेल्ट बदलण्याची वारंवारता कमी झाली आणि खदान संदेशवहन प्रणालीची एकूण स्थिरता सुधारली.

मुख्य स्पर्धात्मक फायदे वि सामान्य स्थिर कुंड इडलर्स

तपशीलवार अनुप्रयोग स्पष्टीकरणासह लागू औद्योगिक परिस्थिती

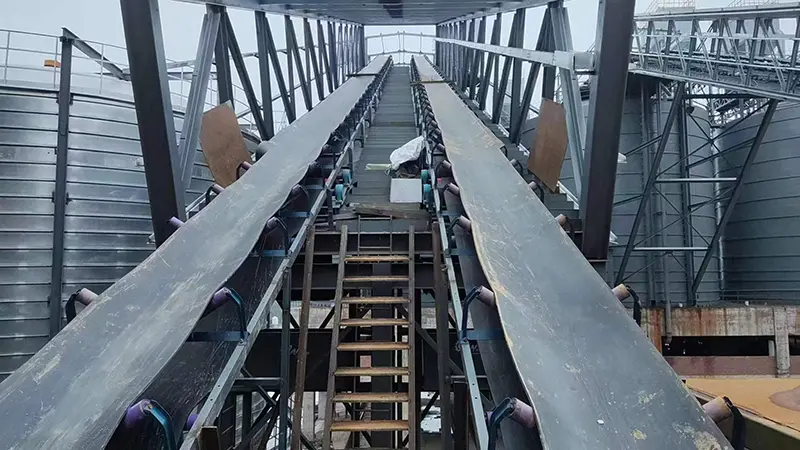

1. धान्य आणि कृषी उद्योग

YUFENG Self Aligning Troughing Idler मोठ्या प्रमाणात धान्य साठवण टर्मिनल्स, तांदूळ आणि कॉर्न प्रोसेसिंग प्लांट्स आणि आउटडोअर ग्रेन स्टॉकयार्ड कन्व्हेइंग सिस्टममध्ये वापरले जाते. वारा हस्तक्षेप आणि असमान सामग्री लोडिंगमुळे प्रभावित झालेल्या लांब-अंतराच्या धान्य वाहतुकीसाठी, स्वयं-केंद्रित रचना सतत पट्ट्यावरील विचलन सुधारते, धान्य गळती कमी करते आणि संदेशवहन स्थिरता सुधारते.

2. खाण उद्योग

ओपन-पिट कोळसा खाणी, क्रोम अयस्क खाणी, लोह खनिज प्रकल्प आणि एकूण खाणींमध्ये, दीर्घ-स्पॅन कन्व्हेयर सिस्टमला अनेकदा असमान लोडिंग, भूप्रदेशातील बदल आणि भारी सामग्रीच्या प्रभावामुळे बेल्ट भटकंतीचा सामना करावा लागतो. युफेंग सेल्फ-अलाइनिंग ट्रफिंग आयडलर्स बेल्टचे स्थिर संरेखन राखण्यासाठी स्वयंचलित ट्रॅकिंग कार्यप्रदर्शन प्रदान करतात आणि किनारी पोशाख, फाटण्याची जोखीम आणि अनपेक्षित डाउनटाइम कमी करतात.

3. थर्मल पॉवर प्लांट्स

थर्मल पॉवर प्लांट्सना लांब पल्ल्याच्या कोळसा फीडिंग आणि चुनखडीचे डिसल्फ्युरायझेशन सामग्री वाहतुकीसाठी विश्वसनीय कन्व्हेयर ऑपरेशन आवश्यक आहे. युफेंग सेल्फ अलाइनिंग ट्रफिंग आयडलर्स सतत ऑपरेशन दरम्यान कन्व्हेयर बेल्टची स्थिती राखण्यात मदत करतात, प्रणालीची विश्वासार्हता सुधारतात आणि बेल्ट विचलनामुळे होणारी देखभाल वारंवारता कमी करतात.

4. बांधकाम साहित्य उद्योग

सिमेंट प्लांट्स, वाळू आणि दगडांच्या एकूण उत्पादन रेषा आणि इतर जड सामग्री हाताळणी अनुप्रयोगांसाठी, असमान सामग्री वितरण सहजपणे कन्व्हेयर बेल्ट ऑफसेट होऊ शकते. युफेंग सेल्फ-अलाइनिंग आयडलर सिस्टीम आपोआप बेल्ट रनिंग पोझिशन समायोजित करतात, अपघर्षक मोठ्या प्रमाणात सामग्रीची सुरळीत वाहतूक सुनिश्चित करतात.

5. बंदरे आणि मोठ्या प्रमाणात मालवाहू घाट

किनारी बंदरे आणि बल्क कार्गो टर्मिनल्स बहुतेकदा जोरदार वाऱ्याच्या परिस्थितीत आणि जटिल लोडिंग वातावरणात काम करतात. YUFENG सेल्फ-अलाइनिंग ट्रफिंग आयडलर्स धान्य, धातू आणि मोठ्या प्रमाणात कार्गो अनलोडिंग सिस्टमसाठी योग्य आहेत, जे लांब-अंतराच्या वाहतूक ऑपरेशन्स दरम्यान स्थिर बेल्ट ट्रॅकिंग कार्यप्रदर्शन प्रदान करतात.

6. रासायनिक आणि मीठ उत्पादन उद्योग

आम्ल, अल्कली आणि मीठ धुके गंज असलेल्या रासायनिक वनस्पती आणि किनारपट्टीवरील मीठ उत्पादन वातावरणासाठी, YUFENG कठोर वातावरणात दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी गंज-प्रतिरोधक सामग्री आणि सानुकूलित संरचनांसह UHMWPE अँटी-कॉरोझन सेल्फ अलाइनिंग ट्रफिंग इडलर प्रदान करते.

फॅक्टरी व्यावसायिक सामर्थ्य आणि अधिकृत जागतिक पात्रता

1. प्रगत उत्पादन क्षमता आणि उत्पादन क्षमता

YUFENG कडे प्रमाणित 21,000 चौरस मीटर स्वयंचलित उत्पादन कार्यशाळा आहे ज्यामध्ये CNC अचूक प्रक्रिया उपकरणांच्या 55 पेक्षा जास्त संच आहेत. कन्व्हेयर आयडलर्सच्या 85,000 संचांची मासिक उत्पादन क्षमता आणि कन्व्हेयर रोलर्स आणि ट्रॅकिंग सुधारणा घटकांवर लक्ष केंद्रित करणारा 15 वर्षांपेक्षा जास्त उत्पादन अनुभवासह, YUFENG जागतिक औद्योगिक ग्राहकांसाठी विश्वसनीय स्व-संरेखित आयडलर सोल्यूशन्स प्रदान करते.

2. आंतरराष्ट्रीय प्रमाणपत्रे आणि प्रकल्प पात्रता समर्थन

सर्व YUFENG सेल्फ अलाइनिंग ट्रफिंग आयडलर उत्पादने ISO9001 आंतरराष्ट्रीय गुणवत्ता व्यवस्थापन प्रणाली प्रमाणपत्र, MT/T 821 खाण सुरक्षा मानक आवश्यकता आणि CE निर्यात अनुपालन सत्यापन उत्तीर्ण करतात. पूर्ण तृतीय-पक्ष फॅक्टरी ऑडिट रिपोर्ट आणि ट्रॅकिंग परफॉर्मन्स टेस्ट रिपोर्ट्स ग्राहकांच्या प्रकल्प मंजूरी, पुरवठादार पात्रता पुनरावलोकन आणि गुणवत्ता मूल्यांकनास समर्थन देण्यासाठी प्रदान केले जाऊ शकतात.

3. कडक गुणवत्ता नियंत्रण आणि कार्यप्रदर्शन पडताळणी

YUFENG एक स्वतंत्र गुणवत्ता तपासणी प्रयोगशाळा चालवते आणि संपूर्ण उत्पादन प्रक्रियेमध्ये कडक गुणवत्ता नियंत्रण लागू करते. तपासणी प्रक्रियेमध्ये कच्च्या मालाची यांत्रिक शक्ती तपासणी, अर्ध-तयार पिव्होट स्विंग स्मूथनेस चाचणी, तयार उत्पादन सतत विचलन सुधारणा थकवा चाचणी, सीलिंग डस्ट आणि वॉटर स्प्रे एजिंग सिम्युलेशन चाचणी आणि शिपमेंटपूर्वी स्थिर उत्पादन कामगिरी सुनिश्चित करण्यासाठी अंतिम निर्यात पॅकेजिंग तपासणी यांचा समावेश आहे.

4. सानुकूलित अभियांत्रिकी समर्थन आणि जागतिक सेवा

YUFENG विनामूल्य CAD अभियांत्रिकी रेखांकन पुरवठा, लहान चाचणी ऑर्डरसाठी 7-दिवस जलद नमुना वितरण आणि सानुकूलित स्वयं-संरेखित आयडलर ऑर्डरसाठी 16-20 दिवसांच्या उत्पादन चक्रांना समर्थन देते. आमची तांत्रिक टीम मोठ्या परदेशी कन्व्हेयर प्रकल्पांसाठी जागतिक रिमोट-विक्री मार्गदर्शन आणि ऑन-साइट कन्व्हेयर लेआउट जुळणारी सेवा प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

1. प्रश्न: कन्व्हेयर लाइन्सवर सेल्फ-अलाइनिंग ट्रफिंग आयडलर कुठे स्थापित केले जावे?

उ: लांब-अंतराच्या कन्व्हेयर्सच्या वहन बाजूला प्रत्येक 15-30 मीटरवर एक संच स्थापित करण्याची शिफारस केली जाते, आणि दुरुस्तीची कार्यक्षमता वाढवण्यासाठी हस्तांतरण बिंदू, चढ/उतार विभाग आणि वाऱ्याने उघडलेले बाह्य भाग येथे अतिरिक्त संच जोडण्याची शिफारस केली जाते. बहुतेक खाण आणि धान्य वाहतूक प्रकल्पांसाठी 35° कुंड कोन हे सार्वत्रिक मानक आहे; 20° हे हलके-लोड कृषी साहित्य पोहोचवण्यास बसते, तर 45° खोल-कुंड मॉडेल उच्च-क्षमतेच्या मोठ्या प्रमाणात वाहतुकीसाठी आहे. आम्ही तुमच्या कन्व्हेयर डिझाइन रेखांकनानुसार ब्रॅकेट स्विंग अँगल पूर्णपणे समायोजित करू शकतो.

2. प्रश्न: तुम्ही कोस्टल सॉल्ट यार्ड्स आणि केमिकल प्लांट्ससाठी अँटी-कॉरोशन सेल्फ अलाइनिंग ट्रफ इडलर पुरवू शकता का?

A: अगदी. आम्ही तीन अँटी-कॉरोझन मॅचिंग सोल्यूशन्स प्रदान करतो: UHMWPE नॉन-मेटल पॉलिमर सेल्फ-अलाइनिंग आयडलर्स, जाड रबर-कोटेड अँटी-रस्ट स्टील आयडलर्स आणि कस्टमाइज्ड स्टेनलेस स्टील पिव्होट शाफ्ट आयडलर्स, जे दीर्घकालीन ऍसिड, अल्कली आणि मीठ धुके संक्षारक कार्य वातावरणाशी जुळवून घेऊ शकतात.

3. प्रश्न: तुमची किमान ऑर्डर प्रमाण आणि मानक वितरण वेळ काय आहे?

A: नमुना चाचणी ऑर्डर MOQ 1 तुकडा आहे; बल्क औपचारिक ऑर्डर MOQ 100 संच आहे. मानक स्टॉक पारंपारिक सेल्फ-अलाइनिंग आयडलर स्पेसिफिकेशन्स 7 कामकाजाच्या दिवसांत वितरित केले जाऊ शकतात, तर सानुकूलित नॉन-स्टँडर्ड सेल्फ-अलाइनिंग ट्रफिंग आयडलरसाठी 16-20 दिवस उत्पादन कालावधी आवश्यक आहे.

4. प्रश्न: तुमचे स्व-केंद्रित कुंड आयडलर्स आंतरराष्ट्रीय औद्योगिक डिझाइन मानकांचे पालन करतात का?

उत्तर: सर्व तयार उत्पादने CEMA, ISO, MT/T 821 आणि DIN ग्लोबल कन्व्हेयर औद्योगिक मानकांचे पूर्णपणे पालन करतात, संपूर्ण अधिकृत ट्रॅकिंग कार्यप्रदर्शन चाचणी अहवाल सीमापार निर्यात सीमाशुल्क मंजुरीसाठी संलग्न केले जातात.

युफेंगशी संपर्क साधा

बेल्टचे वारंवार होणारे विचलन दूर करण्यासाठी आणि दीर्घकालीन कन्व्हेयर ऑपरेटिंग खर्च कमी करण्यासाठी तुम्ही स्थिर आणि कमी-देखभाल आयडलर सोल्यूशन शोधत आहात? उत्पादनाचे नमुने, सानुकूलित तांत्रिक रेखाचित्रे आणि फॅक्टरी-थेट कोटेशनची विनंती करण्यासाठी आजच YUFENG व्यावसायिक अभियांत्रिकी संघाशी संपर्क साधा.

YUFENG जगभरातील खाणकाम, शेती, बंदरे, पॉवर प्लांट, रासायनिक उद्योग आणि इतर मोठ्या प्रमाणात सामग्री हाताळणी अनुप्रयोगांसाठी संपूर्ण कन्व्हेयर ट्रॅकिंग सुधारणा उपाय प्रदान करते.
