ट्रफिंग सेल्फ-अलाइनिंग आयडलर

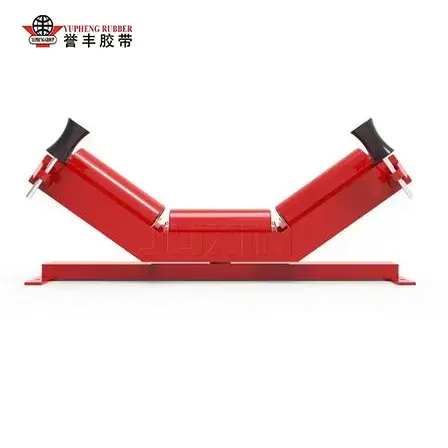

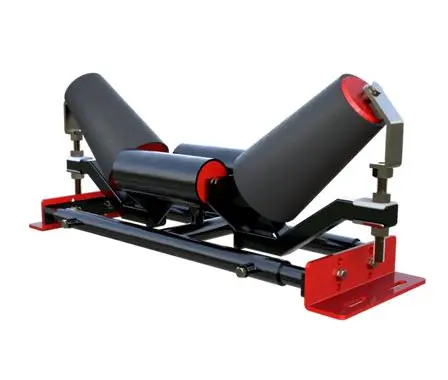

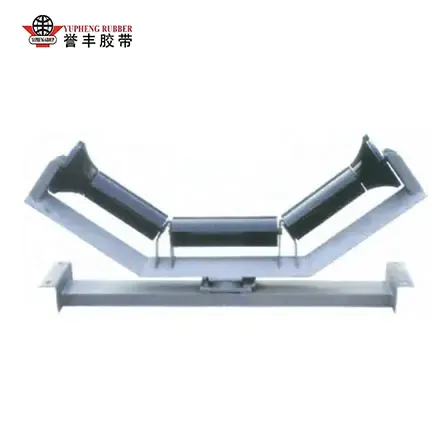

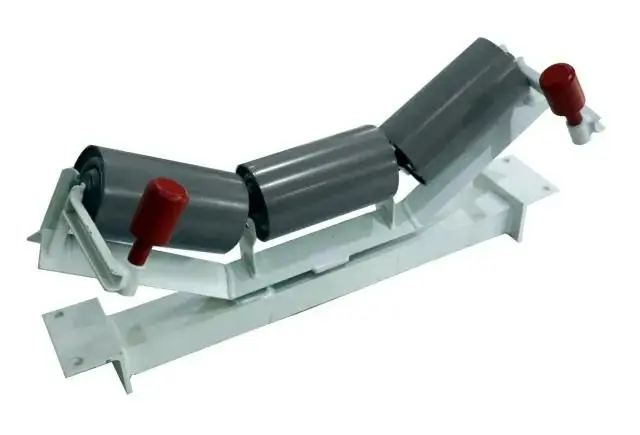

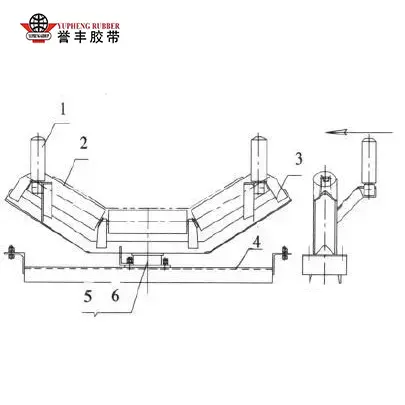

युफेंग ट्रफिंग सेल्फ-अलाइनिंग आयडलर हा एक खास ऑप्टिमाइझ केलेला थ्री-रोलर ट्रफ कॅरियर सेट आहे जो केवळ बेल्ट कन्व्हेयरच्या लोड-कॅरींग स्ट्रँडसाठी विकसित केला गेला आहे, ज्याची रचना एका असेंब्लीमध्ये मूलभूत सामग्री समर्थन आणि स्वयंचलित बेल्ट सेंटरिंग कार्ये एकत्रित करण्यासाठी केली गेली आहे. फिक्स्ड सामान्य ट्रफ आयडलर्सपेक्षा वेगळे जे केवळ विचलन दुरुस्तीशिवाय लोड बेअरिंग प्रदान करतात, या उत्पादनाचा मुख्य नावीन्य वरच्या रोलर ब्रॅकेट आणि बेस फ्रेम दरम्यान फ्लोटिंग सेंट्रल पिव्होट कनेक्शनमध्ये आहे, दोन्ही विंग बाजूंना स्थापित केलेल्या अनुलंब अँटी-डिफ्लेक्शन मार्गदर्शक रोलर्ससह जोडलेले आहे.

जेव्हा कन्व्हेयर बेल्ट ऑपरेशन दरम्यान डावीकडे किंवा उजवीकडे वळतो, तेव्हा बेल्ट एज उभ्या मार्गदर्शक रोलरशी संपर्क साधतो आणि लॅटरल थ्रस्ट निर्माण करतो, संपूर्ण वरच्या कुंड फ्रेमला मध्यवर्ती स्पिंडलभोवती 5°–8° फिरवतो. कलते विंग रोलर्स नंतर भटक्या पट्ट्याला उपकरणाच्या मध्यभागी ढकलण्यासाठी उलट क्षैतिज कर्षण तयार करतात, बाह्य शक्ती किंवा मानवी हस्तक्षेपाशिवाय रिअल-टाइम सतत ट्रॅकिंग साध्य करतात.

तीन-रोलर कुंड रचना स्थिर V-आकाराची सामग्री वाहून नेणारी पृष्ठभाग बनवते, मोठ्या प्रमाणात सामग्री लोड करण्याची क्षमता वाढवते आणि चढ-उतार लोड व्हॉल्यूममध्ये देखील साइड स्पिलेज कमी करते.

हे आयडलर एसटी सीरीज स्टील कॉर्ड बेल्ट आणि मल्टी-लेयर फॅब्रिक बेल्ट्ससह सर्व मुख्य प्रवाहातील कन्व्हेयर बेल्टशी जुळते, जे लहान-अंतराच्या ट्रान्सफर लाईन्स आणि 2 किलोमीटरपेक्षा जास्त लांबीच्या ओव्हरलँड लाँग-डिस्टन्स कन्व्हेइंग सिस्टीम्सना लागू होते.

हे पारंपारिक फिक्स्ड आयडलर्सचे दोष जसे की वारंवार मॅन्युअल अलाइनमेंट, गंभीर बेल्ट एज वेअर आणि संपूर्ण बेल्ट रुळावरून घसरल्याने वारंवार आपत्कालीन शटडाउन, मध्यम आणि जड औद्योगिक स्थिर कन्व्हेइंग लाइनसाठी एक अनिवार्य मानक फिटिंग बनणे यासारख्या दोषांचे निराकरण करते.

साहित्य निवड आणि उत्पादन हस्तकला

1. फ्रेम आणि बेस मटेरियल

संपूर्ण सपोर्ट फ्रेम, अप्पर रोलर ब्रॅकेट आणि फिक्स्ड बेस Q235B हॉट-रोल्ड कार्बन स्टीलचा अवलंब करतात आणि प्लेटची जाडी 4 मिमी ते 8 मिमी पर्यंत असते. वेल्डिंग अंतर्गत वेल्ड छिद्र आणि विकृती दूर करण्यासाठी मिश्रित गॅस शील्ड आर्क वेल्डिंग वापरते; पृष्ठभागावरील उपचारांमध्ये इलेक्ट्रोस्टॅटिक अँटी-रस्ट स्प्रे पेंटिंग, हॉट-डिप गॅल्वनाइजिंग किंवा तटीय उच्च-आर्द्रता आणि संक्षारक रासायनिक वनस्पती साइट्ससाठी इपॉक्सी कोटिंग समाविष्ट आहे.

सेंट्रल पिव्होट शाफ्ट 45# कोल्ड-ड्रान ब्राइट गोल स्टीलचा अवलंब करते ज्यामध्ये क्वेंचिंग आणि टेम्परिंग ट्रीटमेंट असते, ज्यामध्ये उच्च टॉर्शन रेझिस्टन्स आणि कमी रोटेशन वेअर असतात ज्यामुळे हजारो तासांच्या सतत ऑपरेशननंतर लवचिक फ्रेम पिव्होटिंग सुनिश्चित होते.

2. रोलर असेंब्ली क्राफ्ट

रोलर शेल्स उच्च-सुस्पष्टता असलेल्या ERW सीमलेस स्टीलच्या नळ्या आहेत ज्यांची भिंतीची जाडी 3.0-6.0mm आहे, रासायनिक खनिजे पोहोचवण्यासाठी पर्यायी HDPE अँटी-कॉरोझन शेल्स आहेत. चालणारे कंपन कमी करण्यासाठी अंतर्गत सपोर्टिंग शाफ्ट्स एकाग्रता ≤0.7 मिमीकडे अचूकपणे वळवले जातात.

C3 क्लीयरन्ससह डीप ग्रूव्ह बॉल बेअरिंग्ज दोन्ही रोलरच्या टोकांवर स्थापित केल्या जातात, तीन-स्टेज कंपोझिट लेबिरिंथ नायलॉन सील आणि अंतर्गत ग्रीस स्टोरेज पोकळ्यांशी जुळतात. लिथियम-आधारित अँटी-रस्ट स्नेहन ग्रीस असेंब्ली दरम्यान आधीच भरलेले असते, धूळ, स्लरी आणि पावसाच्या पाण्याची घुसखोरी रोखते जेणेकरुन जॅमिंग आणि गंज खराब होऊ नये. उच्च-घर्षण, ओले साहित्य हाताळण्याच्या परिस्थितीसाठी विंग रोलर्स रबर लॅगिंगसह सानुकूलित केले जाऊ शकतात.

3. संपूर्ण मशीन तपासणी प्रक्रिया

प्रत्येक तयार युफेंग ट्रफिंग सेल्फ-अलाइनिंग आयडलर शिपमेंटपूर्वी संपूर्ण फॅक्टरी चाचणी पूर्ण करते, कव्हरिंग रोलर रोटेशन रेझिस्टन्स टेस्ट, पिव्होट रोटेशन लवचिकता चाचणी, बेअरिंग वॉटर इमर्शन सीलिंग चाचणी, फ्रेम लोड डिफॉर्मेशन टेस्ट आणि अँटी-रस्ट कोटिंग ॲडेशन टेस्ट. परदेशातील प्रकल्प खरेदीसाठी सातत्यपूर्ण बॅच कामगिरी राखण्यासाठी प्रत्येक उत्पादन नोडवर अयोग्य उत्पादने काढून टाकली जातात.

कामाचे तत्व आणि कार्यप्रदर्शन चाचणी तुलना डेटा

1. ऑटोमॅटिक सेंटरिंग वर्किंग लॉजिक

ट्रॅकिंग यंत्रणा इलेक्ट्रॉनिक किंवा हायड्रॉलिक सहाय्यक भागांशिवाय शुद्ध यांत्रिक घर्षण ट्रांसमिशनवर कार्य करते. सामान्य संतुलित भाराखाली, आळशी फ्रेम तटस्थ स्थितीत राहते आणि तीन कुंड रोलर्स कन्व्हेयर बेल्ट आणि मोठ्या प्रमाणात सामग्रीला समान रीतीने समर्थन देतात. एकदा का असमान मटेरियल फीडिंग, क्रॉसविंड किंवा बेल्ट टेंशन विसंगतीमुळे पार्श्व ड्रिफ्ट होते, बेल्ट एज उभ्या बाजूच्या मार्गदर्शक रोलरला दाबते, वरच्या कंस असेंबलीमध्ये क्षैतिज बल हस्तांतरित करते.

कंस मध्यवर्ती पिव्होटभोवती फिरतो, विचलन-बाजूच्या विंग रोलरला पुढे झुकवून बेल्टच्या भटकण्याच्या दिशेच्या विरुद्ध केंद्राभिमुख घर्षण बल तयार करतो. बेल्ट मध्यभागी परत आल्यानंतर, संतुलित घर्षण आयडलरला त्याच्या तटस्थ स्थितीत पुनर्संचयित करते, संपूर्ण उपकरणाच्या ऑपरेशनमध्ये एक बंद-लूप रिअल-टाइम सुधारणा चक्र तयार करते. उभ्या मार्गदर्शक रोलर्स अत्यंत विचलनाच्या परिस्थितीत संपूर्ण बेल्ट रुळावरून घसरण्यापासून रोखण्यासाठी मर्यादा थांबवण्याचे काम करतात.

2. फील्ड कॉन्ट्रास्ट चाचणी डेटा वि सामान्य निश्चित कुंड इडलर

कामगिरीतील अंतर मोजण्यासाठी 1200 मिमी रुंदीच्या ओपन-पिट कोळसा खाणीच्या कन्व्हेयर लाइनवर सहा महिन्यांची सतत ट्रॅकिंग चाचणी पूर्ण झाली:

चाचणी परिणाम पुष्टी करतात की कन्व्हेयर लाईनसह 30-मीटर अंतराने YUFENG ट्रफिंग सेल्फ-अलाइनिंग आयडलर स्थापित केल्याने मोठ्या प्रमाणात सामग्री उद्योगांसाठी ऑपरेशनल नुकसान आणि श्रम इनपुट कमी होते.

वास्तविक उद्योग अर्ज प्रकरणे

या आयडलर मालिकेत खाण, बंदर, सिमेंट आणि धातूविज्ञान क्षेत्रातील सत्यापित दीर्घ-चक्र ऑपरेशन डेटासह, अनेक परदेशी अवजड औद्योगिक प्रकल्पांमध्ये स्थिर समर्थन रेकॉर्ड आहेत.

केस 1: आग्नेय आशियाई ओपन-पिट कोळसा खाण कन्व्हेइंग लाइन

कच्च्या कोळशाची वाहतूक करणाऱ्या 1.8km मध्यम-लांब अंतराच्या निश्चित कन्व्हेयर सिस्टीमने आमच्या युफेंग ट्रफिंग सेल्फ-अलाइनिंग आयडलरला सर्व बाजूंच्या ट्रॅकिंग पोझिशन्स, स्थानिक उच्च आर्द्रता, जड धूळ आणि बदलत्या वाऱ्याच्या परिस्थितीत काम करण्यासाठी स्वीकारले.

तीन वर्षांच्या सतत 24-तास ऑपरेशननंतर, इडलर फ्रेम्समध्ये गंज नसलेला विकृतपणा दिसून येतो, रोलर्स बेअरिंग जॅमिंगशिवाय सुरळीतपणे फिरतात आणि मुख्य स्टील कॉर्ड कन्व्हेयर बेल्ट धार फाडल्याशिवाय किंवा मोठ्या क्षेत्रावरील सामग्रीच्या गळतीशिवाय स्थिर मध्यभागी ठेवते. क्लायंटने दोन पूर्ण-वेळ देखभाल कर्मचाऱ्यांना दैनंदिन बेल्ट दुरुस्तीच्या कामासाठी नेमून दिलेले रद्द केले, स्पष्ट श्रम खर्च बचत साध्य केली.

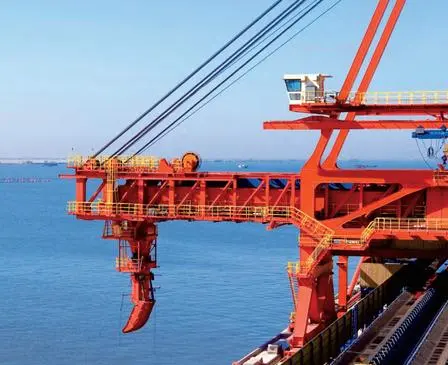

केस 2: युरोपियन कोस्टल पोर्ट बल्क ओर हँडलिंग टर्मिनल

पोर्टच्या 1400mm रुंदीच्या ओअर अनलोडिंग कन्व्हेयरला वर्षभर मजबूत क्रॉसवाइंड हस्तक्षेपाचा सामना करावा लागतो, ज्यामुळे पूर्वी मानक स्थिर आयडलर्ससह वारंवार बेल्ट भटकत होते. सेल्फ-अलाइनिंग ट्रफ आयडलर असेंब्लीचे रीट्रोफिटिंग केल्यानंतर, वारा-प्रेरित विचलन पूर्णपणे काढून टाकले जाते. गॅल्वनाइज्ड फ्रेम आणि मल्टी-स्टेज सील रोलर्स किनारपट्टीवरील मीठ धुक्याच्या गंजांशी जुळवून घेतात, घटक बदलण्याचे चक्र 6 महिन्यांपासून 24 महिन्यांपर्यंत वाढवतात.

अतिरिक्त मुख्य प्रवाहातील ॲप्लिकेशन परिस्थितींमध्ये घरगुती सिमेंट क्लिंकर कन्व्हेयिंग लाइन्स, लोह धातूंचे मेटालर्जी स्टॉकयार्ड कन्व्हेयर्स आणि एकूण खदान क्रशिंग फीडिंग सिस्टम यांचा समावेश आहे, स्थिर ट्रफिंग कार्यप्रदर्शन आणि अत्यंत-कमी अयशस्वी दरांवर सातत्यपूर्ण ग्राहक फीडबॅकसह. विनंती केल्यावर खरेदीदाराच्या मूल्यांकनासाठी ऑन-साइट ऑपरेशन फोटो आणि संपूर्ण प्रकल्प संदर्भ दस्तऐवज प्रदान केले जाऊ शकतात.

उत्पादन तांत्रिक तपशील पॅरामीटर्स पूर्ण करा

मुख्य फायदे आणि युफेंग ट्रफिंग सेल्फ-अलाइनिंग आयडलर का निवडा

स्वयंचलित यांत्रिक बेल्ट ट्रॅकिंग

फ्लोटिंग पिव्होट फ्रेम बेल्टच्या हालचालीला आपोआप प्रतिसाद देते, वारंवार मॅन्युअल अलाइनमेंटशिवाय केंद्रीत ऑपरेशन राखण्यात मदत करते आणि नियमित देखभाल कार्य कमी करते.

वर्धित सीलिंग आणि पर्यावरण संरक्षण

मल्टी-लेयर भूलभुलैया सील धूळ, स्लरी आणि पावसाचे पाणी बेअरिंग असेंब्लीमध्ये जाण्यापासून रोखण्यास मदत करतात, ज्यामुळे आयडलरला खाण, बंदर आणि सिमेंट वाहतूक वातावरणाची मागणी करण्यासाठी योग्य बनते.

स्थिर कुंड समर्थन आणि विचलन संरक्षण

थ्री-रोलर ट्रफ स्ट्रक्चर मोठ्या प्रमाणात सामग्रीसाठी स्थिर समर्थन प्रदान करते, तर उभ्या मार्गदर्शक रोलर्स बेल्टच्या जास्त हालचाली मर्यादित करण्यात मदत करतात आणि बेल्ट रुळावरून घसरण्याचा आणि काठाचे नुकसान होण्याचा धोका कमी करतात.

लवचिक तपशील सानुकूलन

YUFENG स्टील कॉर्ड आणि फॅब्रिक कन्व्हेयर बेल्टसह भिन्न कन्व्हेयर रुंदी, लोड स्थिती आणि बेल्ट बांधकामांना अनुरूप सानुकूलित कुंड कोन, रोलर व्यास आणि फ्रेम उपचारांना समर्थन देते.

प्रमाणित उत्पादन आणि पूर्ण तपासणी

प्रत्येक सेल्फ-अलाइनिंग आयडलर असेंब्लीचे शिपमेंटपूर्वी पद्धतशीर उत्पादन आणि कार्यप्रदर्शन तपासणी केली जाते. सातत्यपूर्ण फॅक्टरी गुणवत्ता बदलण्याची वारंवारता कमी करण्यास आणि परदेशातील कन्व्हेयर प्रकल्पांसाठी विश्वासार्हता सुधारण्यास मदत करते.

एकूण ऑपरेटिंग कॉस्ट कमी

बेल्ट एज वेअर, मॅन्युअल अलाइनमेंट वर्क, अनपेक्षित डाउनटाइम आणि देखभाल आवश्यकता कमी करून, युफेंग सेल्फ-अलाइनिंग आयडलर बल्क मटेरियल कन्व्हेइंग सिस्टमचा दीर्घकालीन ऑपरेटिंग खर्च कमी करण्यास मदत करते.

फॅक्टरी-थेट तांत्रिक समर्थन

YUFENG संपूर्ण रोलर प्रोसेसिंग आणि चाचणी सुविधा चालवते आणि मोठ्या प्रमाणात सामग्री हाताळणी प्रकल्पांसाठी पॅरामीटर सल्ला, रेखाचित्र सानुकूलन, फॅक्टरी-थेट पुरवठा आणि स्थापना नंतरचे तांत्रिक मार्गदर्शन प्रदान करते.

वारंवार विचारले जाणारे प्रश्न

Q1: कन्व्हेयर लाईन्सवर युफेंग ट्रफिंग सेल्फ-अलाइनिंग आयडलरसाठी इंस्टॉलेशन स्पेसिंगची आवश्यकता काय आहे?

A1: सामान्य मध्यम-लोड खाणकाम आणि सिमेंट कन्व्हेयरसाठी, कॅरींग स्ट्रँडच्या बाजूने प्रत्येक 30 मीटरवर एक सेट स्थापित करा. लांब-अंतराच्या ओव्हरलँड कन्व्हेयर्ससाठी किंवा मजबूत क्रॉसवाइंड हस्तक्षेपासह पोर्ट उपकरणांसाठी, मध्यांतर 15-20 मीटर पर्यंत कमी करा आणि त्याव्यतिरिक्त, फ्लॅट-ट्रफ विभागांमध्ये संक्रमण दरम्यान बेल्ट विचलन सुधारण्यासाठी डोके आणि शेपटीच्या पुलीपासून 15 मीटर अंतरावर एक सेट लावा.

Q2: मोठ्या फ्रेम बदलाशिवाय या आयडलरला सध्याच्या जुन्या कन्व्हेयर सिस्टीममध्ये रीट्रोफिट केले जाऊ शकते का?

A2: होय. स्टँडर्ड बेस माउंटिंग होल डायमेंशन युनिव्हर्सल TD75 आणि DTII कन्व्हेयर फ्रेम मानकांचे पालन करतात, मुख्य कन्व्हेयर स्ट्रिंगर कापल्याशिवाय किंवा री-ड्रिलिंग न करता थेट मूळ निश्चित कुंड आयडलर असेंब्ली बदलतात. नॉन-स्टँडर्ड जुन्या उपकरणांसाठी, आम्ही विद्यमान इंस्टॉलेशन आकारांशी जुळण्यासाठी सानुकूलित बेस ब्रॅकेट रेखाचित्रे प्रदान करतो, अखंड रेट्रोफिटिंग ट्रान्सफॉर्मेशनला समर्थन देतो.

Q3: YUFENG ट्रफिंग सेल्फ-अलाइनिंग आयडलरसाठी कोणती नियमित देखभाल ऑपरेशन्स आवश्यक आहेत?

A3: दैनंदिन तपासणीसाठी फक्त रोलर जॅमिंग, मार्गदर्शक रोलर पृष्ठभाग पोशाख आणि फ्रेम कोटिंग पीलिंगसाठी व्हिज्युअल तपासणी आवश्यक आहे. लवचिक रोटेशनची हमी देण्यासाठी मध्यवर्ती पिव्होट शाफ्टभोवती धूळ आणि सामग्री जमा होण्याची तिमाही साफसफाई करा. पूर्व-भरलेले बेअरिंग स्नेहन ग्रीस सामान्य कामकाजाच्या परिस्थितीत 12-18 महिने टिकते; पूरक ग्रीसिंग फक्त उच्च-तापमान सतत ऑपरेशन साइटसाठी आवश्यक आहे.

परिधान केलेले रोलर्स वैयक्तिकरित्या वेगळे केले जाऊ शकतात आणि संपूर्ण इडलर फ्रेम न काढता बदलले जाऊ शकतात, ज्यामुळे देखभाल कार्य मोठ्या प्रमाणात सुलभ होते.

Q4: अत्यंत कामाच्या परिस्थितीसाठी कोणत्या विशेष सानुकूलित आवृत्त्या तयार केल्या जाऊ शकतात?

A4: आम्ही एकाधिक सानुकूलित सुधारणांना समर्थन देतो: रासायनिक खनिज आणि मीठ सामग्री पोहोचवण्यासाठी एचडीपीई अँटी-कॉरोझन रोलर शेल्स; ओल्या चिकट धातूच्या हाताळणीसाठी जाड रबर लॅगिंग विंग रोलर्स; किनारी मीठ धुक्याच्या वातावरणासाठी संपूर्ण हॉट-डिप गॅल्वनाइज्ड फ्रेम्स; सिमेंट क्लिंकर कन्व्हेइंग लाइन्ससाठी उच्च-तापमान प्रतिरोधक बीयरिंग्ज 70℃ पेक्षा जास्त काम करतात; आणि अल्ट्रा-वाइड 1800-2000mm रुंदीच्या उच्च-टनेज कन्व्हेयर्ससाठी हेवी-ड्यूटी प्रबलित फ्रेम्स.

आमच्याशी संपर्क साधा

तुमच्या खाणकाम, बंदर, सिमेंट किंवा धातुकर्म औद्योगिक प्रकल्पाला स्थिर, कमी देखभालीच्या YUFENG ट्रफिंग सेल्फ-अलाइनिंग आयडलरची सतत कन्व्हेयर बेल्ट विचलन समस्या सोडवण्याची आवश्यकता असल्यास, कृपया तुमच्या कन्व्हेयर बेल्टची रुंदी, आवश्यक रोलर व्यास आणि साइटवर काम करण्याच्या स्थितीचे मापदंड आमच्या विक्री टीमला त्वरित पाठवा.

आम्ही तुमच्या दीर्घकालीन कन्व्हेयर ऑपरेशन खर्चात कपात करण्यासाठी विश्वसनीय मेकॅनिकल ट्रॅकिंग घटक वितरीत करून, 24 कामकाजाच्या तासांमध्ये विनामूल्य मानक उत्पादनांचे नमुने, तपशीलवार तांत्रिक रेखाचित्रे आणि नवीनतम फॅक्टरी बल्क प्रोक्योरमेंट कोटेशन प्रदान करू शकतो.
